10 Gen L’Angolo della Perfezione: L’Analisi Fisica tra VTA e SRA
La regolazione dell’altezza del braccio, che determina il VTA (Vertical Tracking Angle) e lo SRA (Stylus Rake Angle), rappresenta il cuore della meccanica analogica applicata alla lettura del vinile.
La Geometria del Solco: Il target dei 92°

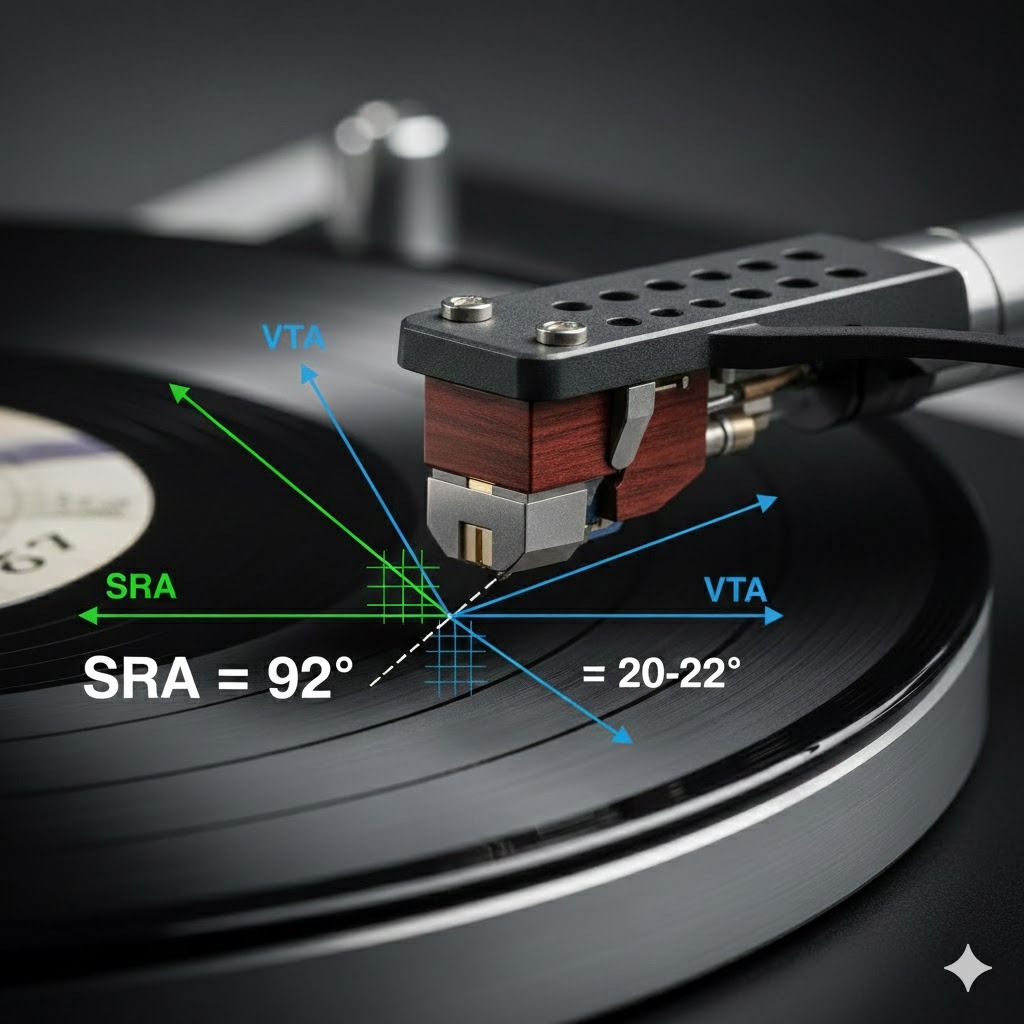

Il segnale contenuto nei solchi di un vinile viene inciso da un bulino che opera con una specifica inclinazione dinamica. Per estrarre ogni informazione, il diamante della testina deve ricalcare esattamente quell’angolo. La ricerca tecnica e l’analisi spettrografica confermano che il punto di minima distorsione di intermodulazione si ottiene quando lo Stylus Rake Angle (SRA) — l’angolo tra l’asse verticale del diamante e la superficie del disco — è impostato a 92 gradi.
La Fisica del Tracciamento: I Parametri Meccanici
Una taratura professionale non può prescindere dalla matematica che governa il movimento del braccio e della testina:
Rapporto Altezza/Angolo: Matematicamente, per ogni 4 mm di variazione dell’altezza della base del braccio, l’angolo SRA varia di circa 1 grado. Questa proporzione evidenzia come spostamenti anche micrometrici della colonna del braccio abbiano un impatto diretto sulla geometria di contatto.
La Dinamica del Trascinamento (Drag Force): Lo SRA non è un parametro statico. Durante la rotazione, l’attrito del diamante nel solco genera una forza di trazione che tende a far flettere la sospensione, modificando l’angolo rispetto alla misurazione a riposo. Una taratura di precisione deve compensare preventivamente questa deflessione dinamica.
Variabile Termica del Damper: La sospensione in gomma della testina reagisce alla temperatura ambientale. A 18°C la sospensione risulta più rigida rispetto a una condizione di 25°C. La conformazione dello SRA varia dunque in base alla temperatura d’esercizio, motivo per cui la taratura va rifinita dopo una fase di “warm-up” meccanico della testina.
Le Variabili d’Insieme: Peso e Spessore
L’equilibrio geometrico è strettamente interconnesso ad altri due fattori fisici:
Vertical Tracking Force (VTF): Il peso di lettura influisce sulla compressione della sospensione. Un incremento di soli 0.1g modifica la geometria del cantilever e, di conseguenza, riduce lo SRA. Peso e altezza braccio sono variabili dipendenti.
Massa del Supporto Vinilico: L’utilizzo di stampe da 180g o 200g solleva il punto di appoggio dello stilo. Su sistemi ad altissima risoluzione, questo spessore extra altera l’angolo di attacco, influenzando la risposta in fase e la linearità delle alte frequenze.
Impatto sull’Esperienza d’Ascolto
Il raggiungimento della quadratura dei 92° produce effetti misurabili e udibili:
Focalizzazione e Soundstage: Gli strumenti occupano una posizione fisica stabile e i contorni armonici diventano netti, eliminando le ambiguità della scena sonora.
Linearità in Frequenza: Le alte frequenze si estendono senza generare asprezze o sibilanti artificiali, spesso sintomo di un errore di allineamento geometrico.
Abbattimento del Noise Floor: Un diamante allineato secondo le specifiche di incisione scivola con il minimo attrito parassita, riducendo drasticamente il rumore di fondo meccanico.
Metodologia di Analisi
Data la scala microscopica di queste forze, la precisione assoluta è raggiungibile solo attraverso l’analisi digitale ad alta risoluzione per la verifica dell’angolo reale del diamante e il controllo elettronico del crosstalk. Solo questa rigorosa metodologia permette di allineare la testina alle specifiche originali del progetto, garantendo la massima fedeltà del segnale estratto.
