Gli amplificatori valvolari hanno le caratteristiche di avere, per amplificareil segnale, delle particolari strutture che li rendono unici : le valvole, inoltre hanno la necessita  di avere un trasformatore d’uscita, indispensabile per adattare l’elevata impedenza dele valvole alla bassa impedenza dei diffusori  (4. 8, 16 ohm)

Amplificatore integrato Line mMagneticmod LM805IA

Le Valvole:

Esistono valvole di tanti tipi, sia per la preamplificazione , che per lamplificazione di potenza, le piu usate  sono i triodi i tetrodi  e i pentodi, che possono lavorare in modalita  single ended, single ended parallelo e push pull

Tetrodi in configurazione push pull integrato Line Magnetic mod LM216IA

Il funzionamento delle valvole:

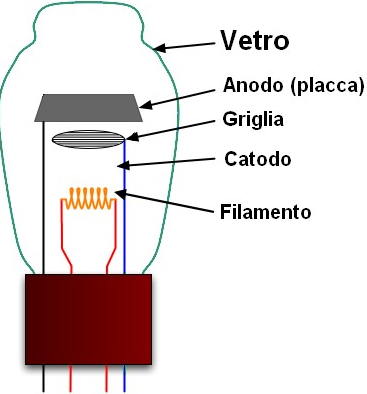

le valvole sono strumenti in grado  di amplificare il segnale ricevuto ad opera di strutture metalliche all’interno dl loro volume sotto vuoto, Queste  strotture sono costituite da due elettrodi, l’anodo, che è il polo negativo, e il catodo che è quello positivo, e vengono fatti attraversare da una corrente elettrica. Fra l’anodo e il catodo viene interposta una griglia di uno speciale metallo rivestito di ossido che, alle altissime temperature di lavoro generate dal filamento del catodo portato all’incandescienza ( puo arrivare anche a 2000 gradi centigradi ), rilascia elettroni

Se il catodo è polarizzato  negativamente rispetto all’anodo, si staabilirà un flusso di elettron. Nel caso piu’ semplice di un triodo, applicando una tensione  variabile tra catodo e griglia, si avraì un passaggio di corrente  tra catodo e anodo  che seguir, amplificando, l’andamento  del segnale  alla griglia, producendo  un amplificazione di corrente

I TRIODI

Le differenze principali  fra le varie tipologie  di tubi a vuoto sono dovuto al numero di elettrodi presenti nelle diverse valvole.  il trodo ne ha tre, tetrodo ne ha quattro, il pentodo ne ha cinque

L’integrato Thivan audio mod  300b single ended in grado di erogare 7,5 watt per canale

La prima valvola per uso HI FI è il triodo,  se fra anodo  rìe catodo di un tubo a vuoto si aggiunge una griglia metallica si avra un triodo. Secondo  di come verrà fatta variare la tensione  della griglia  sarà possibile controllare il fluso  di corrente  fra anodo e catodo, questa variazione  di corrente  genera l’amplificazione del segnale. Solitamente i triodi hanno  basse capacità amplificatrici e sono utilizzati in progetti  di amplificazione che fanno lavorare  le valvole  finali in modalità single eded ( una per canale) Gli amplificatori realizzati in questo modo  forniscono basse potenze  e vengono utilizzate  nel pilotaggio  di diffusori ad alta efficienza tipo le Lii Audio, Lyric Audio, o le Supravox che abbiamo in catalogo. Indipendentemente dalle dalle basse potenze prodotte, queste valvole hanno il vantaggio  di avere  una raffinatezza sonica quasi  sconosciuta  ad altri tipi di tubi.  Dal momento che le potenze ottenibili sono modeste, alcuni costruttori  hanno realizzato  un raddoppio della potenza  ad opera di un circuito  di amplificazione parallelo che prevede un raddoppio  del numero delle valvole  finali messe  a lavorare sempre in modalità single ended  cosi da mantenere  un elevato  livello di qualita, ma con un po di potenza in  piu’ ( single ended parallelo)

I TETRODI

Se si inserisce una seconda griglia ( schermo) fra la prima griglia controllo  e l’anodo, si otterra’ uno schermo elettrostatico  e, in pratica, una struttura  a quattro elettrodi in grado di generare  discrete potenze amplificatrici, le valvole con questa tipologia  sono usate in diverse realizzazioni perche consentono  di generare  potenze  maggiori rispetto  a quelle dei triodi, anche  se non hanno la raffinatezza  di quest’ultimi

Amplificatore integrato Line Magnetic  mod LM150IA  con due  coppie  di tetrodi KT150 per  canale,  in configuarazione Push pull, eroga 100 watt per canale

I PENTODI

il pentodo è un tetrodo con ina griglia in piu’, la griglia di soppressione , questa ha lo scopo di ridurre l’emissione secondaria e la conseguente distorsione. Queta tipologia  consente elevate amplificazioni, bassa distorsione , e buona linearità  nella risposta. Con i pentodi si riescono ad ottenere amplificazioni  che riescono ad erogare  forti potenzde e, come i tetrodi, sono generalmente messi a lavorare  in un circuito push pull ( valvole che lavorano in maniera alternata, in cui una valvola amplifica la semionda negativa) per ottenere il massimo della potenza. Per fare questo è necessario uno stadio detto invertitore  di fase posto prima di quello di potenza. Questi circuiti, per via della loro asimitricità, annullano le distorsioni  pari, a differenza  del single ended che, invece, le mantiene intatte, anche con un corretto decadimento . Va pero detto che nel push pull viene sbilanciato lo spetro audio in favore  delle armoniche dispari che sono le meno gradite alle nostre orecche. Vi è, cosi, una migliore potenza sui carichi  a bassa impedenza e una maggior larghezza di banda, dal momento  che  il single end tende a crollare  agli estremi dello spettro. Un circuito push pull è piutosto economico  da gestire perche  usa meno corrente quando non cè segnale, questo coonsente di abbassari i costi  di produzione non  essendo necessari trasformatori troppo sofisticati e accurate filtrature

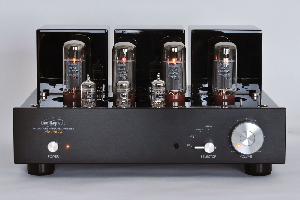

Amplificatore integrato Line Magnetic mod LM34IAIA con due coppie di pentodi EL34 eroga 40 watt per canale
