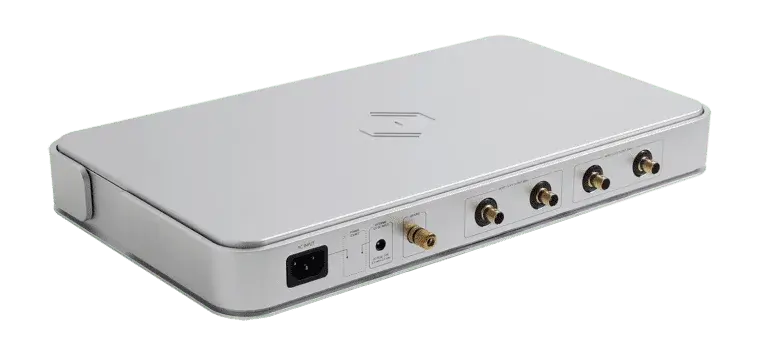

SILENT ANGEL mod GENESIS GX
SILENT ANGEL GENESIS GX
INFORMAZIONI GENERALI
Parametro | Dettaglio |
Tipologia Prodotto | Generatore di Clock Maestro Esterno (Word Clock per Audiofilo) |
Marchio / Brand | Silent Angel |
Modello | Genesis GX |
Finiture Disponibili | Nero (Black), Argento (Silver) |
PANORAMA PRODOTTO
Il Silent Angel Genesis GX è un generatore di Word Clock di riferimento progettato per elevare le prestazioni dei sistemi di riproduzione digitale e delle reti audiophile. Integra quattro unità di clock indipendenti ed isolate elettricamente in un unico telaio avanzato, combinando due uscite a $25\text{ MHz}$ (frequenza ideale ottimizzata da Silent Angel per i dispositivi audio e di rete) e due uscite a $10\text{ MHz}$ (standard industriale di derivazione scientifica/GPS).
L'architettura interna adotta moduli di clock TCXO (oscillatori al cristallo compensati in temperatura) dedicati con isolamento individuale per ciascuna linea per eliminare le interferenze incrociate e abbattere il jitter. La sezione di alimentazione sfrutta un modulo switching di grado radar a bassissimo rumore, integrando inoltre un ingresso DC a $12\text{ V}$ per il collegamento ad alimentatori lineari esterni (come il Silent Angel Forester F2) e un terminale di messa a terra dedicato.
SPECIFICHE MECCANICHE E COSTRUTTIVE
Componente | Specifica |
Chassis | Struttura a doppio strato in acciaio galvanizzato (interno) e alluminio ad alto spessore (esterno) |
Piedini Antivibrazione | Supporti risonanti in acciaio inossidabile ad alta purezza per l'isolamento meccanico |
Architettura Clock | $4 \times$ Word Clock indipendenti con moduli TCXO dedicati |
Alimentazione Interna | Modulo di alimentazione switching di grado radar a basso rumore |
Ingresso Alimentazione Esterna | $12\text{ V DC} / 1\text{ A}$ (connettore $5,5 \times 2,5\text{ mm}$, commuta automaticamente su DC se collegato) |
Ingresso Alimentazione Rete | Vaschetta IEC (AC) $100 - 240\text{ V}$ ($50/60\text{ Hz}$) |
Connettori e Terminali | Connettori BNC placcati in oro e morsetto di messa a terra placcato in oro |
Dimensioni (L x A x P) | $439 \times 63 \times 250\text{ mm}$ |
Peso Totale | $7,4\text{ kg}$ |
USCITE DI FREQUENZA E SPECIFICHE DI SEGNALE
Parametro | Dettaglio Specifiche |
Uscite di Clock a 25 MHz | $2 \times$ Porte BNC placcate in oro |
Uscite di Clock a 10 MHz | $2 \times$ Porte BNC placcate in oro |
Impedenza di Uscita | Rilevamento automatico $50 / 75\ \Omega$ (valore predefinito: $50\ \Omega$) |
Indicatori LED | $1 \times$ LED Alimentazione AC, $1 \times$ LED Alimentazione DC |
SPECIFICHE AMBIENTALI DI FUNZIONAMENTO
Parametro | Condizioni Operative | Condizioni di Stoccaggio |
Temperatura | $0 - 30\text{ °C}$ | $-20 - 70\text{ °C}$ |
Umidità Relativa | $10\% - 90\%$ (senza condensa) | $5\% - 95\%$ (senza condensa) |
