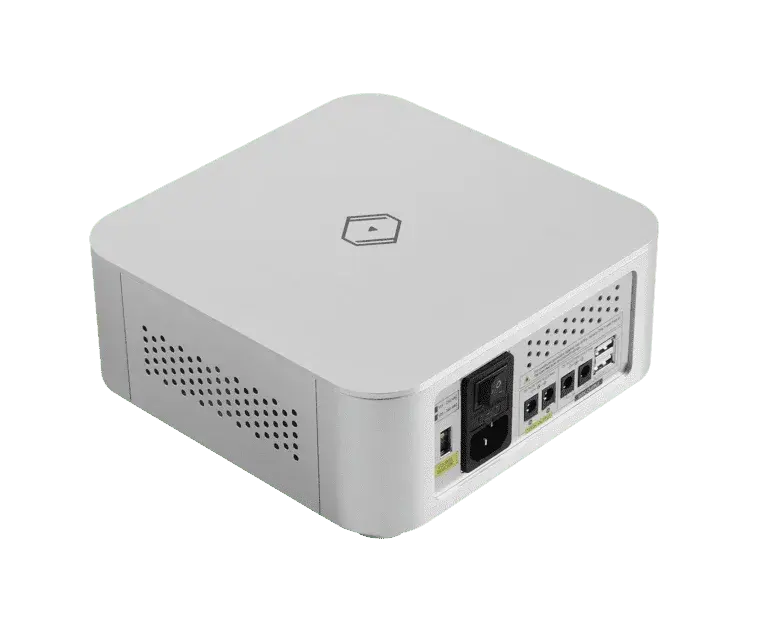

SILENT ANGEL mod FORESTER F2
SILENT ANGEL FORESTER F2
INFORMAZIONI GENERALI
Parametro | Dettaglio |
Tipologia Prodotto | Alimentatore Lineare ad Alta Precisione Multi-Uscita |
Marchio / Brand | Silent Angel |
Modello | Forester F2 |
Finiture Disponibili | Nero (Black), Argento (Silver) |
Compatibilità Consigliata | Rhein Z1, Expander E1, Bonn N8 Pro, Bonn N8, Munich M1 / M1T |
PANORAMA PRODOTTO
Il Silent Angel Forester F2 è un alimentatore lineare di riferimento progettato per alimentare contemporaneamente molteplici dispositivi di rete e sorgenti audio digitali di un sistema Hi-Fi. Sviluppato con l'obiettivo di abbattere il rumore di fondo, la latenza di trasmissione e il jitter nei moduli di clock, fornisce corrente continua ($12\text{ V}$ e $5\text{ V}$) priva di fluttuazioni e con una stabilità elettrica ottimale.
Il telaio combina un basamento e un coperchio in acciaio galvanizzato SECC anti-ossidazione con spessi pannelli frontale e posteriore in lega di alluminio da $8\text{ mm}$ per minimizzare vibrazioni e risonanze. L'architettura elettrica sfrutta un trasformatore toroidale ad alte prestazioni abbinato a componenti MOSFET a risposta rapida, integrando inoltre piedini antivibrazione in acciaio inossidabile S28 per l'isolamento meccanico.
SPECIFICHE MECCANICHE E ARCHITETTURA HARDWARE
Componente | Specifica |
Pannelli Frontale / Posteriore | Solida lega di alluminio con spessore di $8\text{ mm}$ |
Struttura Superiore / Inferiore | Acciaio galvanizzato SECC con trattamento anticorrosione |
Piedini Antivibrazione | Supporti Silent Angel S28 in acciaio inossidabile |
Architettura Elettrica | Trasformatore toroidale con regolazione e gestione della potenza a MOSFET |
Ingresso Alimentazione Rete | Vaschetta IEC (AC) $115 - 230\text{ V}$ / $120 - 240\text{ V}$ ($1,5\text{ A}$ max) |
Consumo Energetico Massimo | $100\text{ W}$ max |
Dimensioni (L x A x P) | $200 \times 111 \times 200\text{ mm}$ |
Peso Totale | $4,2\text{ kg}$ |
CONFIGURAZIONE USCITE ED EROGAZIONE POTENZA
Sezione Uscita | Dettaglio Connettore | Budget Potenza / Compatibilità |
Uscita DC 12V / 3A | Connettore DC $5,5 \times 2,5\text{ mm}$ | Alimentazione per Rhein Z1 (Potenza max sezione 12V: $36\text{ W}$) |
Uscita DC 12V / 1A | Connettore DC $5,5 \times 2,5\text{ mm}$ | Alimentazione per Expander E1 / Bonn N8 Pro |
Uscita DC 5V / 2A | Connettore DC $5,5 \times 2,1\text{ mm}$ o Porta USB | Alimentazione per Munich M1 / M1T (Potenza max sezione 5V: $10\text{ W}$) |
Uscita DC 5V / 1A | Connettore DC $5,5 \times 2,1\text{ mm}$ o Porta USB | Alimentazione per Bonn N8 |
Nota di utilizzo: Non è possibile collegare contemporaneamente la presa DC e la porta USB sulla stessa linea di uscita a $5\text{ V}$, poiché condividono la medesima erogazione di corrente.
INDICATORI LED DI STATO E PROTEZIONE
Tipo Indicatore | Colore / Stato LED | Significato Operativo |
LED Stato Uscita ($4\times$) | Verde | Alimentazione attiva e condizione di erogazione stabile |
Rosso | Protezione da sovracorrente attivata e uscita disattivata | |
Spento | Assenza di alimentazione in ingresso | |
LED Sovratemperatura ($2\times$) | Giallo | Protezione da surriscaldamento attivata |
Spento | Temperatura di esercizio normale o assenza di ingresso |
SPECIFICHE AMBIENTALI DI FUNZIONAMENTO
Parametro | Condizioni Operative | Condizioni di Stoccaggio |
Temperatura | $0 - 35\text{ °C}$ ($32 - 86\text{ °F}$) | $-20 - 70\text{ °C}$ ($-4 - 158\text{ °F}$) |
Umidità Relativa | $10\% - 90\%$ (senza condensa) | $5\% - 95\%$ (senza condensa) |
