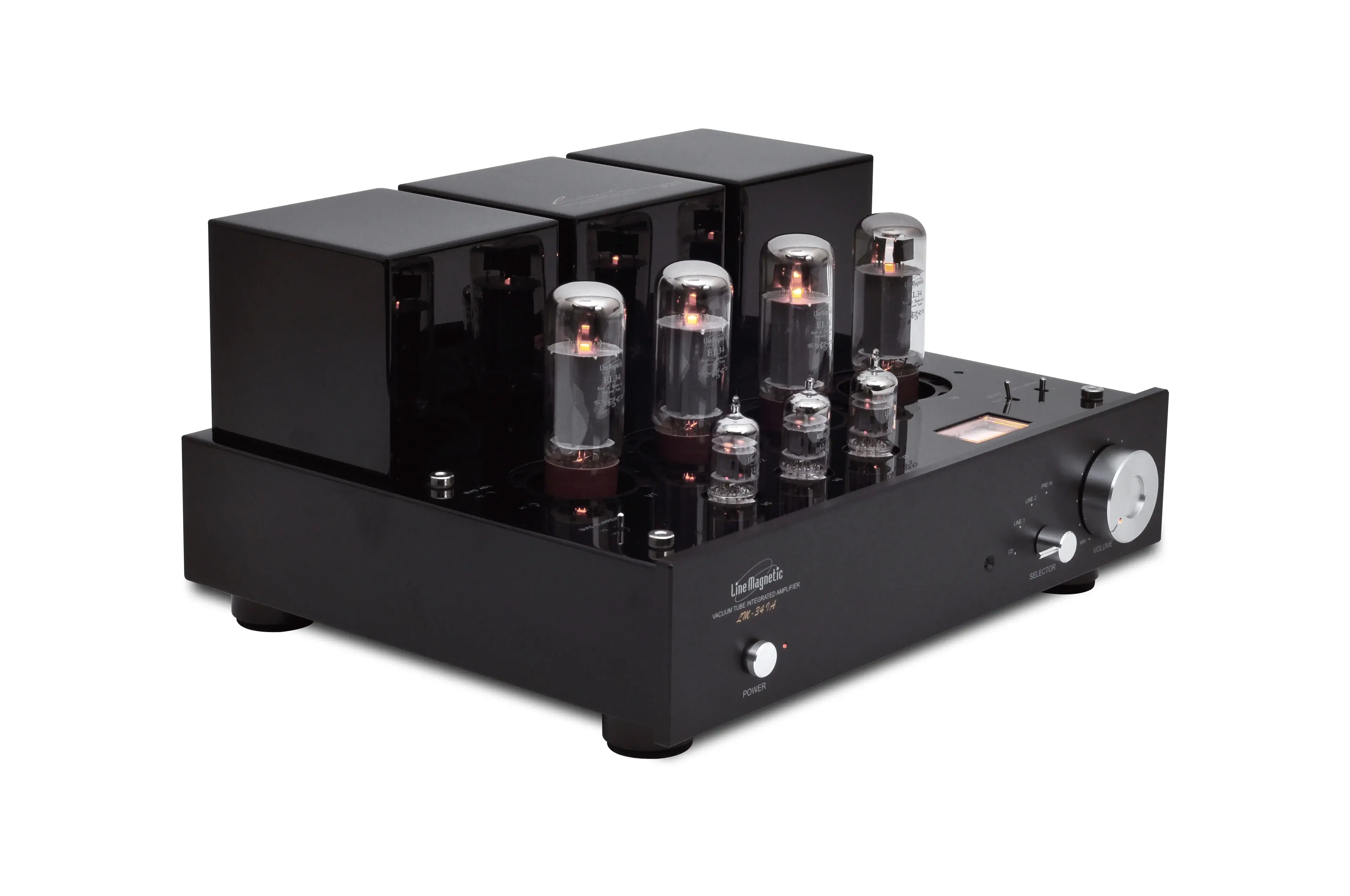

Line Magnetic mod LM-34IA
Line Magnetic LM-34IA
Amplificatore integrato Push-Pull EL34 – Classe AB – 2 × 40 W
Prezzo: 1.499,00 €
Il Line Magnetic LM-34IA è un amplificatore stereo integrato valvolare in Classe AB, progettato attorno a quattro EL34 e capace di erogare 40 watt per canale.
Un progetto che unisce la tipica musicalità delle EL34 alla versatilità di un'architettura pensata per adattarsi a diverse esigenze d'ascolto. Oltre alla modalità integrata, il LM-34IA dispone infatti di un ingresso Pre-In che consente di utilizzarlo come puro amplificatore di potenza, collegandolo a un preamplificatore esterno.
Il carattere delle EL34
La sezione di potenza utilizza quattro EL34, valvole particolarmente apprezzate per il loro equilibrio tra musicalità, dinamica e naturalezza.
Il LM-34IA viene fornito di serie con EL34, ma la presenza di un apposito selettore consente di sperimentare differenti tipologie di valvole di potenza compatibili, offrendo all'appassionato la possibilità di personalizzare ulteriormente il carattere del sistema.
Lo stadio d'ingresso utilizza una 12AX7 e due 12AU7, completando un'architettura interamente valvolare progettata per preservare la naturalezza e la ricchezza del messaggio musicale.
Costruzione punto-punto
La filosofia costruttiva Line Magnetic trova espressione nel cablaggio punto-punto e nella selezione di componenti specificamente scelti per applicazioni audio.
L'alimentazione utilizza un trasformatore EI appositamente progettato, affiancato da due trasformatori di uscita EI a larga banda.
Il controllo del volume è affidato a un potenziometro ALPS, mentre i condensatori Realcap completano una componentistica selezionata con particolare attenzione alla qualità del percorso del segnale.
Controllo del bias
Il LM-34IA integra un sistema di regolazione del bias accessibile direttamente dall'utente.
Un vero amperometro, posizionato sulla parte superiore dell'amplificatore, permette di monitorare facilmente il valore del bias e di effettuare la regolazione delle valvole in modo semplice e preciso.
Una soluzione particolarmente apprezzabile per chi desidera mantenere sotto controllo nel tempo il corretto funzionamento dello stadio di potenza.
Integrato o finale di potenza
Uno degli elementi più interessanti del LM-34IA è la presenza dell'ingresso Pre-In.
In configurazione integrata, l'amplificatore può essere utilizzato con le proprie sezioni di preamplificazione e potenza. Collegando invece un preamplificatore esterno al Pre-In, il LM-34IA può essere impiegato come amplificatore di potenza.
Una caratteristica che amplia notevolmente le possibilità di integrazione all'interno di un sistema Hi-Fi e permette di evolvere l'impianto nel tempo.
Costruzione e dotazione
Il LM-34IA dispone di un circuito SoftStart temporizzato di 30 secondi, progettato per gestire correttamente la fase di accensione.
La gabbia metallica di protezione delle valvole è rimovibile, mentre il telecomando a infrarossi permette di gestire comodamente le principali funzioni dell'amplificatore.
La connettività comprende tre ingressi di linea RCA, un ingresso Pre-In e uscite per diffusori da 4 e 8 Ω.
Caratteristiche principali
Amplificatore integrato valvolare Classe AB
2 × 40 W RMS
4 × EL34 nello stadio di potenza
1 × 12AX7 e 2 × 12AU7 nello stadio d'ingresso
Cablaggio punto-punto
Selettore per le valvole di potenza
Ingresso Pre-In per utilizzo come amplificatore di potenza
Regolazione del bias tramite amperometro
Circuito SoftStart temporizzato di 30 secondi
Trasformatore di alimentazione EI dedicato
2 trasformatori di uscita EI a larga banda
Potenziometro ALPS
Condensatori Realcap
Gabbia metallica rimovibile
Telecomando a infrarossi
Uscite per diffusori da 4 / 8 Ω
Specifiche tecniche
Parametro | Valore |
Configurazione | Classe AB |
Potenza di uscita | 2 × 40 W RMS |
Valvole di ingresso | 1 × 12AX7, 2 × 12AU7 |
Valvole di potenza | 4 × EL34 |
THD | 1% (1 kHz) |
Rapporto segnale/rumore | 88 dB (ponderato A) |
Risposta in frequenza | 10 Hz – 50 kHz (-1,5 dB) |
Sensibilità d'ingresso | 200 mV |
Impedenza d'ingresso | 100 kΩ |
Impedenza di carico | 4 / 8 Ω |
Dimensioni (L × A × P) | 377 × 190 × 345 mm |
Peso | 20 kg |
Connettori
3 ingressi di linea RCA, coppia
1 ingresso Pre-In
2 morsetti a vite compatibili con connettori a banana
Accessori inclusi
2 fusibili
1 telecomando a infrarossi
1 cavo di alimentazione staccabile
1 manuale
Compatibilità e sostituzione delle valvole
12AX712AX7EH, ECC83, E83CC, CV4004, ECC803, 5751
12AU7ECC82, 12AU7EH, 5814, 6189, CV4003
EL346CA7
La filosofia Line Magnetic
Il LM-34IA racchiude in un unico progetto la tradizione valvolare Line Magnetic e una notevole versatilità d'impiego.
Le quattro EL34 in Classe AB, il cablaggio punto-punto, i trasformatori EI e la componentistica selezionata costituiscono la base di un amplificatore pensato per offrire una riproduzione dinamica, ricca e naturale.
La possibilità di utilizzare il LM-34IA anche come finale di potenza, insieme alla possibilità di sperimentare differenti valvole compatibili, ne fa un progetto particolarmente interessante per l'appassionato che desidera costruire e far evolvere nel tempo il proprio sistema.
