IKEDA mod IT-345 CR-1
IKEDA IT-345 CR-1 – Braccio di lettura da 9,5"
Braccio semicorto a bilanciamento dinamico | Struttura ibrida e finitura cromata
Descrizione del prodotto
L’IKEDA IT-345 CR-1 è un braccio di lettura semicorto progettato per valorizzare le prestazioni delle testine fonografiche attraverso una combinazione di rigidità strutturale, controllo delle vibrazioni e regolazioni precise.
La costruzione adotta materiali ibridi per le componenti principali e un blocco centrale sferico, secondo la filosofia progettuale IKEDA. La superficie viene lucidata a specchio e successivamente cromata, conferendo al braccio una finitura raffinata e distintiva. Sono inoltre disponibili, su ordinazione speciale, versioni con finitura dorata oppure opaca.
Il sistema a bilanciamento dinamico applica la forza d’appoggio tramite una molla, contribuendo a mantenere stabile la pressione dello stilo anche in presenza di dischi deformati o vibrazioni esterne. Ogni braccio viene regolato e assemblato con cura dagli artigiani IKEDA, con particolare attenzione alla precisione della forza d’appoggio e alla stabilità del tracciamento.
Il risultato è un progetto pensato per consentire alla testina di esprimere al meglio le proprie capacità di lettura, con una riproduzione precisa e ricca di informazioni musicali.
Caratteristiche principali
1. Bilanciamento dinamico e regolazione precisa della forza d’appoggio
La pressione dello stilo viene regolata attraverso una molla principale, secondo un sistema di bilanciamento dinamico progettato per offrire stabilità e affidabilità.
Questa soluzione contribuisce a mantenere costante la forza d’appoggio anche quando il disco presenta deformazioni o il giradischi è soggetto a vibrazioni. La scala graduata consente regolazioni con incrementi di 0,25 g, a partire da 0,5 g.
IKEDA dichiara che ogni esemplare viene accuratamente assemblato e regolato da artigiani esperti, con un margine di errore della forza d’appoggio contenuto entro 0,1 g, oppure 0,2 g per valori pari o superiori a 3 g.
Il controllo della pressione favorisce un tracciamento stabile e una lettura accurata del solco, contribuendo a valorizzare le caratteristiche delle testine MC.
2. Sistema antiskating a cordino e contrappeso
Durante la riproduzione, la geometria del braccio genera una forza laterale diretta verso il centro del disco. Il sistema antiskating dell’IT-345 CR-1 utilizza un meccanismo a cordino e peso per compensare questa forza.
La struttura semplice e regolabile permette di adattare la compensazione alle diverse condizioni di utilizzo. Una volta impostato correttamente, il sistema è progettato per interrompere l’azione laterale al termine della riproduzione, evitando una trazione non necessaria quando lo stilo viene sollevato tramite il dispositivo di alzabraccio.
3. Regolazione VTA ripetibile e base di montaggio robusta
L’albero del braccio è provvisto di una scala graduata con tacche distanziate di 2 mm, utile per regolare l’altezza e ritrovare con precisione le impostazioni preferite.
La regolazione del VTA permette di adattare l’assetto del braccio alla combinazione di testina e portatestina utilizzata. Secondo la filosofia progettuale IKEDA, questo parametro contribuisce a influenzare l’equilibrio tonale, l’estensione delle alte frequenze e la corposità della gamma medio-bassa.

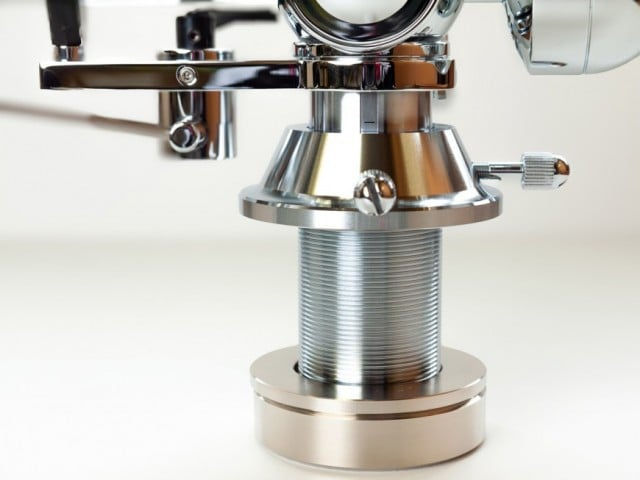

La base di montaggio è realizzata in ottone, scelto per la sua densità e le proprietà di smorzamento. L’albero presenta un diametro di 30 mm nella struttura di montaggio descritta dal produttore; il fissaggio è completato da un dado in ottone da Ø 49 × 12 mm e da una rondella dello stesso diametro, spessa 3 mm.
Questa configurazione è progettata per assicurare un accoppiamento solido con la superficie d’installazione e limitare le risonanze indesiderate.
4. Accessori standard selezionati
L’IT-345 CR-1 viene fornito con il portatestina IS-2TCR1, dal peso di 17,5 g ± 0,5 g, e con un cavo fono dedicato equivalente al modello HBC-MS-5000DR, secondo la dotazione indicata da IKEDA.
Questi accessori sono pensati per offrire una configurazione coerente con il braccio e semplificare la scelta dei componenti necessari all’installazione.
Specifiche tecniche
Specifica | Valore |
Modello | IKEDA IT-345 CR-1 |
Tipologia | Braccio di lettura semicorto a bilanciamento dinamico |
Lunghezza totale | 326 mm |
Lunghezza effettiva | 245 mm (circa 9,5") |
Errore di tracciamento | Da +2° a −1°21′ |
Peso | 1,25 kg |
Intervallo di regolazione della forza d’appoggio | Da 0 a 5 g |
Incrementi della scala di regolazione | 0,25 g |
Intervallo di regolazione dell’altezza | Da 20 a 60 mm |
Diametro dell’albero del braccio | 25,2 mm |
Diametro del foro di montaggio della base | Ø 31 mm |
Massa compatibile della testina, portatestina incluso | Da 21 a 41,5 g |
Portatestina in dotazione | IS-2TCR1 |
Peso del portatestina | 17,5 g ± 0,5 g |
Finitura standard | Lucidatura a specchio e cromatura |
Finiture speciali | Oro e opaca, su ordinazione |
Dotazione standard
Portatestina IS-2TCR1
Cavo fono dedicato, equivalente all’HBC-MS-5000DR secondo la descrizione del produttore

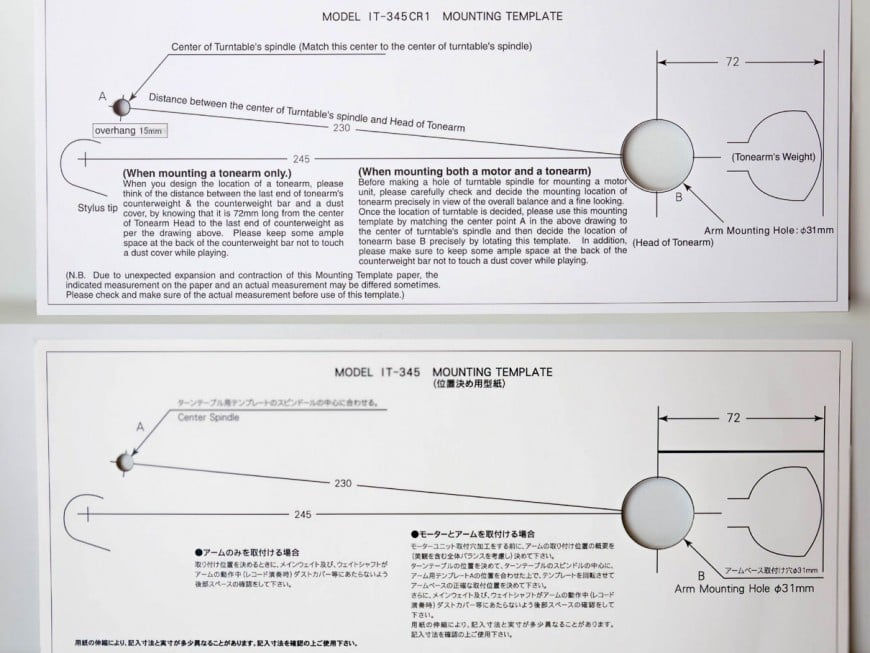

Dima di montaggio
Manuale di istruzioni
Accessori per il montaggio del braccio
IKEDA IT-345 CR-1: precisione meccanica al servizio della musica
Con il suo formato semicorto, il bilanciamento dinamico e le regolazioni dedicate, l’IT-345 CR-1 riunisce le caratteristiche fondamentali della progettazione IKEDA: cura artigianale, controllo delle vibrazioni e attenzione alla precisione del tracciamento.
La base robusta, il sistema antiskating a cordino e la scala per la regolazione dell’altezza consentono un’installazione accurata e ripetibile. La costruzione ibrida e la finitura cromata completano un braccio concepito per valorizzare la testina e contribuire a una riproduzione analogica dettagliata e coinvolgente.
