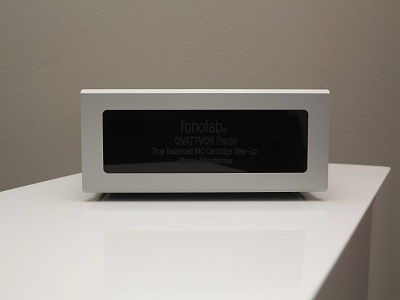

Fonolab mod QVATTVOR Pacto
Fonolab QVATTVOR Pacto
Trasformatore step-up MC · Circuito completamente bilanciato
La Fonolab QVATTVOR Pacto è un trasformatore step-up MC compatto, progettato con un circuito completamente bilanciato al suo interno e concepito per integrarsi con i sistemi audio sbilanciati tradizionali.
Il progetto riprende l’architettura dei modelli di punta della serie QVATTVOR, concentrandola in un formato più compatto e immediato da inserire all’interno del sistema analogico.
Quattro trasformatori step-up identici sono alloggiati in un involucro metallico schermato, caratterizzato dalle dimensioni contenute e dal design classico della famiglia Fonolab.
Un circuito bilanciato in un sistema standard
Collegando la testina MC alla QVATTVOR Pacto attraverso un normale cavo phono RCA, il segnale della testina viene trattato all’interno del trasformatore secondo un’architettura bilanciata.
L’ingresso RCA è infatti realizzato come un’interfaccia differenziale flottante, consentendo un’elaborazione realmente bilanciata del segnale all’interno del trasformatore.
In uscita, il segnale viene nuovamente fornito in forma sbilanciata, rendendo la QVATTVOR Pacto compatibile con i normali ingressi RCA dei preamplificatori phono.
Trasformatori Tamura
Il progetto utilizza trasformatori Tamura caratterizzati da un’ampia banda passante e da una bassa distorsione.
La possibilità di interfacciarsi con testine MC con impedenza da 0–3 a 40 Ω amplia la compatibilità del QVATTVOR Pacto con differenti fonorivelatori a bobina mobile.
Il percorso del segnale è mantenuto breve e l’intera struttura è pensata per offrire una soluzione semplice da integrare, senza rinunciare all’architettura completamente bilanciata propria della serie QVATTVOR.
Costruzione compatta
I quattro trasformatori sono racchiusi all’interno di uno chassis metallico schermato di dimensioni contenute.
La costruzione combina protezione dalle interferenze, semplicità meccanica e un formato particolarmente adatto a sistemi analogici nei quali spazio e ordine dei collegamenti assumono un ruolo importante.
Il risultato è uno step-up MC compatto che porta nel sistema l’architettura della serie QVATTVOR in una configurazione essenziale e facilmente integrabile.
Caratteristiche principali
Circuito completamente bilanciato
Quattro trasformatori step-up Tamura identici
Ingresso RCA con interfaccia differenziale flottante
Elaborazione realmente bilanciata all’interno del trasformatore
Uscita RCA sbilanciata
Compatibilità con sistemi audio standard
Compatibilità con testine MC da 0–3 a 40 Ω
Percorso del segnale breve
Chassis metallico schermato
Formato compatto
Rapporto di trasformazione 1:36 / 1:10
Specifiche tecniche
Caratteristica | Specifica |
Tipologia | Trasformatore step-up MC |
Architettura | Circuito completamente bilanciato |
Impedenza d'ingresso | 0–3 / 40 Ω |
Impedenza d'uscita | 4 kΩ |
Risposta in frequenza | 10 Hz – 100 kHz ±1,0 dB |
Separazione dei canali | >60 dB, 20 Hz – 50 kHz |
Rapporto di trasformazione | 1:36 / 1:10 |
Caratteristiche di fase | Entro 10°, 20 Hz – 50 kHz |
Dimensioni (L × P × A) | 155 × 215 × 70 mm |
Peso | 1,7 kg |
Finiture
La QVATTVOR Pacto è disponibile con:
pannello frontale in alluminio argentato
finitura nera lucida
Una soluzione compatta e raffinata che porta l’architettura completamente bilanciata della serie QVATTVOR all’interno di un trasformatore step-up MC semplice da integrare, mantenendo la compatibilità con i sistemi phono RCA tradizionali.
