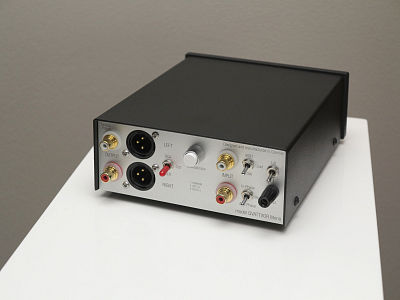

Fonolab QVATTVOR Mono SUT
Trasformatore step-up MC Mono · True Balanced
La Fonolab QVATTVOR Mono SUT amplia la famiglia QVATTVOR con una soluzione espressamente progettata per i sistemi analogici mono di fascia alta.
Pensato per gli appassionati della riproduzione monofonica e per le configurazioni più puriste, questo trasformatore step-up MC permette di gestire correttamente differenti configurazioni delle testine mono, offrendo la possibilità di selezionare la modalità In-Phase o Anti-Phase attraverso un apposito selettore.
L’architettura completamente bilanciata e l’impiego di trasformatori Tamura consentono di mantenere un percorso del segnale coerente e un corretto adattamento elettrico tra la testina MC mono e lo stadio phono.
Una soluzione dedicata alla monofonia
Le testine MC mono possono essere realizzate con differenti configurazioni delle bobine.
Nelle testine In-Phase, le bobine presentano la stessa polarità e generano segnali con polarità coerente. In questo caso è necessaria una corretta somma diretta dei segnali per preservare la fase assoluta e la coerenza della riproduzione.
Nelle configurazioni Anti-Phase, invece, le bobine presentano una polarità opposta. Prima della somma dei segnali è quindi necessario effettuare la corretta correzione elettrica, evitando possibili errori di fase e cancellazioni parziali.
La QVATTVOR Mono SUT integra un selettore In-Phase/Anti-Phase che permette di adattare il funzionamento del trasformatore alla specifica configurazione della testina mono.
Una soluzione pensata per mantenere corretta polarità, energia del segnale e coerenza della riproduzione.
Architettura True Balanced
Il progetto utilizza una topologia completamente bilanciata e offre un’uscita XLR a basso rumore, ideale per il collegamento a preamplificatori phono MM/MC bilanciati di fascia alta.
L’ingresso RCA è realizzato come interfaccia differenziale flottante, consentendo un’elaborazione realmente bilanciata del segnale all’interno del trasformatore.
La particolare architettura permette quindi di combinare una connessione RCA tradizionale con un percorso interno completamente bilanciato.
Trasformatori Tamura
Il cuore della QVATTVOR Mono SUT è costituito da trasformatori Tamura di alta qualità, con rapporti di trasformazione selezionabili 1:10 e 1:36.
La possibilità di scegliere il rapporto di trasformazione consente di adattare il livello del segnale a un’ampia gamma di testine MC mono, mantenendo un corretto rapporto tra guadagno e impedenza di carico.
Controllo della rumorosità e smagnetizzazione
La QVATTVOR Mono SUT dispone inoltre di un interruttore di sollevamento a terra, utile per ottimizzare la rumorosità complessiva del sistema in funzione della configurazione utilizzata.
È presente anche una funzione di smagnetizzazione integrata, progettata per contribuire alla stabilità del nucleo magnetico nel tempo.
Caratteristiche principali
Trasformatore step-up dedicato a testine MC mono
Architettura True Balanced
Compatibilità con testine In-Phase e Anti-Phase
Selettore In-Phase / Anti-Phase
Trasformatori Tamura
Rapporti di trasformazione 1:10 e 1:36
Uscita XLR bilanciata
Ingresso RCA a interfaccia differenziale flottante
Interruttore di sollevamento a terra
Funzione di smagnetizzazione integrata
Percorso del segnale progettato per la riproduzione analogica mono
Specifiche tecniche
Caratteristica | Specifica |
Tipologia | Trasformatore step-up MC Mono |
Architettura | True Balanced |
Impedenza d'ingresso | 0–5 / 40 Ω |
Impedenza d'uscita | 4 kΩ |
Risposta in frequenza | 10 Hz – 100 kHz ±1,0 dB |
Separazione dei canali | >80 dB, 20 Hz – 50 kHz |
Rapporto di trasformazione | 1:36 / 1:10 |
Caratteristiche di fase | Entro 10°, 20 Hz – 50 kHz |
Dimensioni (L × P × A) | 155 × 215 × 70 mm |
Peso | 2,1 kg |
Finiture
La QVATTVOR Mono SUT è disponibile con:
pannello frontale in alluminio argentato
finitura nera lucida
Una soluzione specialistica per la riproduzione monofonica di alto livello, sviluppata per offrire il corretto adattamento tra testina e stadio phono attraverso un’architettura True Balanced e una gestione precisa delle differenti configurazioni di fase delle testine MC mono.
