Fonolab mod QVATTVOR Classic
Fonolab QVATTVOR Classic
Trasformatore step-up MC · True Balanced
La Fonolab QVATTVOR Classic è un trasformatore step-up MC progettato per testine a bobina mobile a bassa uscita, con un’architettura completamente bilanciata pensata per preservare l’integrità del segnale lungo tutto il percorso.
Ogni canale utilizza una coppia di trasformatori Tamura Super Permalloy accuratamente abbinati, una soluzione che combina precisione, coerenza tra i canali e naturalezza nella trasmissione del segnale.
Il progetto è sviluppato attorno al nuovo chassis universale FUCHS, più compatto rispetto alla generazione precedente ma dotato di una connettività più completa. Gli ingressi e le uscite XLR bilanciati convivono con le connessioni RCA, consentendo un’integrazione flessibile con preamplificatori phono di elevata qualità.
Architettura True Balanced
Il cuore della QVATTVOR Classic è rappresentato dalla sua configurazione completamente bilanciata.
Anche l’ingresso RCA è realizzato come interfaccia differenziale flottante, permettendo al segnale di essere trattato in modo realmente bilanciato all’interno del trasformatore.
Questa architettura è completata dalla disponibilità sia di uscite XLR bilanciate sia di un’uscita RCA sbilanciata, offrendo la massima libertà nella configurazione del sistema analogico.
Trasformatori Tamura Super Permalloy
Ciascun canale impiega una coppia di trasformatori Tamura Super Permalloy selezionati e abbinati.
La configurazione è studiata per mantenere elevata precisione nella trasmissione del segnale e una risposta coerente tra i due canali, con particolare attenzione alla qualità dell’accoppiamento tra testina MC e stadio phono.
Nuovo chassis FUCHS
La QVATTVOR Classic adotta il nuovo telaio universale FUCHS, caratterizzato da dimensioni più contenute e da una maggiore versatilità di collegamento.
Nonostante il formato compatto, la struttura offre una schermatura e un sistema di smorzamento ulteriormente ottimizzati.

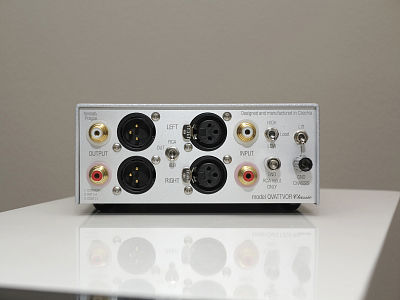

La disposizione dei collegamenti è stata inoltre ampliata, con ingressi e uscite sia RCA sia XLR e un ulteriore punto di massa.
Messa a terra e schermatura
Particolare attenzione è stata dedicata alla gestione delle masse e alla protezione dalle interferenze.
La QVATTVOR Classic dispone di opzioni di messa a terra flessibili, progettate per contribuire alla riduzione di ronzii e rumori e per consentire un’integrazione più precisa all’interno di differenti configurazioni analogiche.
Caratteristiche principali
Architettura completamente bilanciata True Balanced
Coppie di trasformatori Tamura Super Permalloy abbinate per ciascun canale
Nuovo chassis universale FUCHS
Struttura più compatta rispetto alla generazione precedente
Schermatura e smorzamento ottimizzati
Ingressi e uscite RCA e XLR
Ingresso RCA a interfaccia differenziale flottante
Uscita RCA sbilanciata
Ulteriore punto di massa
Opzioni di messa a terra flessibili
Rapporto di trasformazione 1:36 / 1:10
Specifiche tecniche
Caratteristica | Specifica |
Tipologia | Trasformatore step-up MC |
Architettura | True Balanced |
Impedenza d'ingresso | 0–5 / 40 Ω |
Impedenza d'uscita | 4 kΩ |
Risposta in frequenza | 10 Hz – 100 kHz ±1,0 dB |
Separazione dei canali | >80 dB, 20 Hz – 50 kHz |
Rapporto di trasformazione | 1:36 / 1:10 |
Caratteristiche di fase | Entro 10°, 20 Hz – 50 kHz |
Dimensioni (L × P × A) | 155 × 215 × 70 mm |
Peso | 2,1 kg |
Finiture
La QVATTVOR Classic è disponibile con:
pannello frontale in alluminio argentato
finitura nera lucida
Un progetto compatto e raffinato che porta l’architettura True Balanced e i trasformatori Tamura Super Permalloy all’interno di uno step-up MC estremamente versatile, pensato per integrarsi con precisione nei sistemi analogici di alto livello.
