Cayin mod Jazz 90
Cayin Jazz 90
Amplificatore integrato a valvole · KT88 · Triodo / Ultralineare · Phono MM · Bluetooth · 28 / 50 W
Il Cayin Jazz 90 è un amplificatore integrato a valvole progettato per unire la tradizionale architettura Cayin a una dotazione particolarmente completa. La sezione finale utilizza quattro KT88 in configurazione Push-Pull, con funzionamento selezionabile tra Triodo e Ultralineare.
A completare il progetto troviamo un ingresso Phono MM, un DAC ESS, Bluetooth 5.1 e una sezione cuffie dedicata, rendendo il Jazz 90 un'elettronica estremamente versatile per sistemi analogici e digitali.
Sezione valvolare

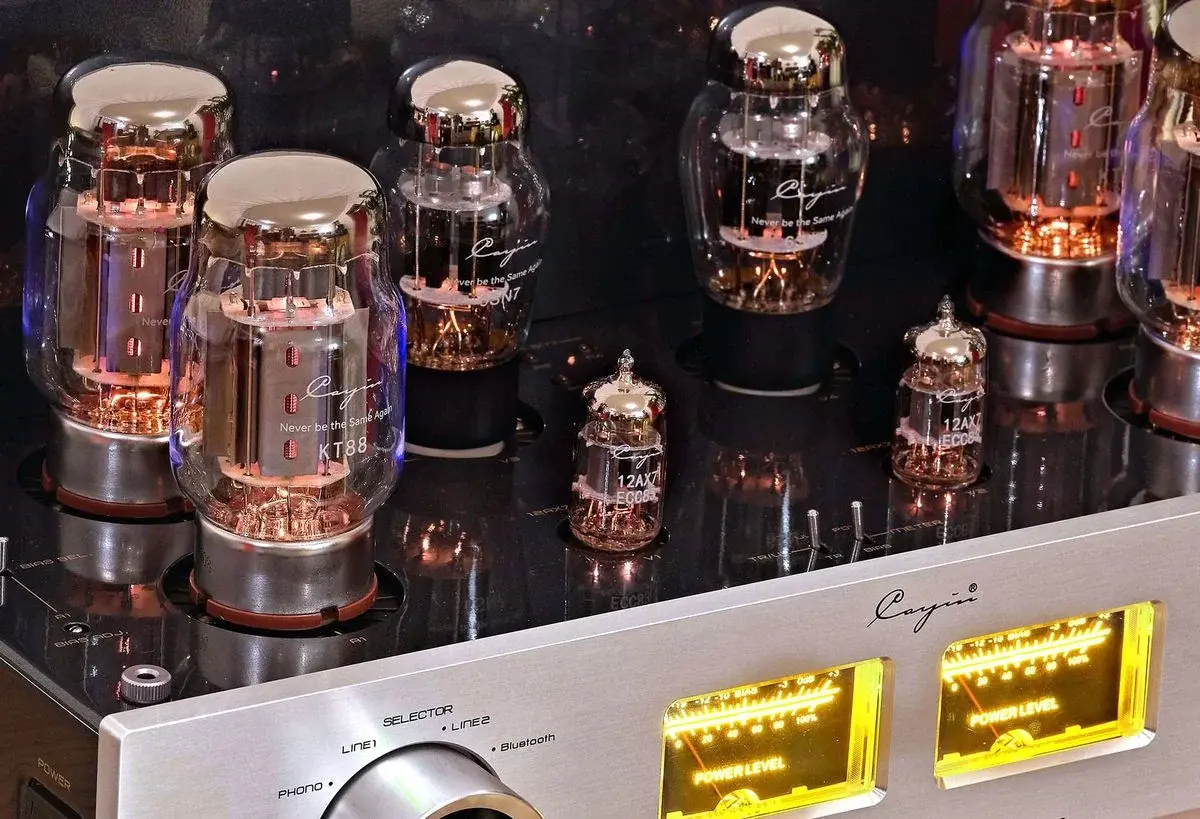

Lo stadio di uscita impiega quattro KT88, con compatibilità anche con valvole EL34. La sezione di preamplificazione utilizza due 12AX7/ECC83, mentre due 6SN7 sono dedicate allo stadio di pilotaggio.
La possibilità di selezionare tra Triodo e Ultralineare consente di scegliere tra due modalità operative differenti:
Triodo: 28 W + 28 W
Ultralineare: 50 W + 50 W
Il funzionamento Triodo privilegia una presentazione più raffinata e raccolta, mentre l'Ultralineare offre una maggiore disponibilità di potenza e controllo.
Controllo del Bias e protezione
Il Jazz 90 integra un sistema di monitoraggio delle valvole particolarmente pratico. Il VU-meter sinistro è dedicato alla regolazione manuale del bias, mentre quello destro permette di visualizzare la potenza d'uscita.
È inoltre presente il sistema BMI per il controllo e la diagnosi delle condizioni operative delle valvole.
Sezione Phono e digitale
Il Jazz 90 integra un ingresso Phono MM dedicato, con sensibilità di 3 mV, impedenza di 47 kΩ e accuratezza RIAA entro ±0,25 dB.
Per le sorgenti digitali è presente un DAC ESS ES9018K2M e un ricevitore Bluetooth 5.1 compatibile con AAC, aptX HD e LDAC.
Una configurazione che permette di collegare direttamente un giradischi con fonorivelatore MM, sorgenti analogiche di linea e dispositivi digitali wireless.
Connettività
2 ingressi RCA linea
1 ingresso Phono MM
Bluetooth 5.1
DAC ESS ES9018K2M
Uscita cuffie jack 6,3 mm
Uscita RCA Subwoofer
Compatibilità diffusori 4 / 8 Ω
Caratteristiche principali
Amplificatore integrato a valvole
4 × KT88, compatibile EL34
2 × 12AX7 / ECC83
2 × 6SN7
Push-Pull
Modalità Triodo / Ultralineare
28 W + 28 W in Triodo
50 W + 50 W in Ultralineare
Phono MM integrato
DAC ESS ES9018K2M
Bluetooth 5.1
Supporto AAC, aptX HD e LDAC
VU-meter per bias e potenza
Sistema BMI di diagnosi delle valvole
Uscita cuffie
Uscita Subwoofer
Specifiche tecniche
Caratteristica | Specifica |
Potenza d'uscita | 28 W + 28 W Triodo / 50 W + 50 W Ultralineare |
THD | 0,2% (1 W / 1 kHz) |
Risposta in frequenza | 9 Hz – 45 kHz ±3 dB (Ultralineare) |
Rapporto segnale/rumore | 100 dB linea / 68 dB Phono MM |
Sensibilità d'ingresso | 300 mV linea / 3 mV Phono MM |
Impedenza d'ingresso | 100 kΩ linea / 47 kΩ Phono MM |
Errore curva RIAA | ≤ ±0,25 dB |
Uscita cuffie | 85 mW / 32 Ω |
Consumo massimo | 310 W |
Dimensioni | 420 × 379 × 215 mm |
Peso netto | 27,5 kg |
Una Cayin completa e versatile
Il Jazz 90 concentra in un unico amplificatore una sezione valvolare KT88 con doppia modalità di funzionamento, un vero ingresso Phono MM e una sezione digitale completa.
Un progetto pensato per sistemi nei quali analogico, digitale e ascolto in cuffia possono convivere all'interno di un'unica elettronica, mantenendo al centro la tradizionale filosofia costruttiva Cayi
