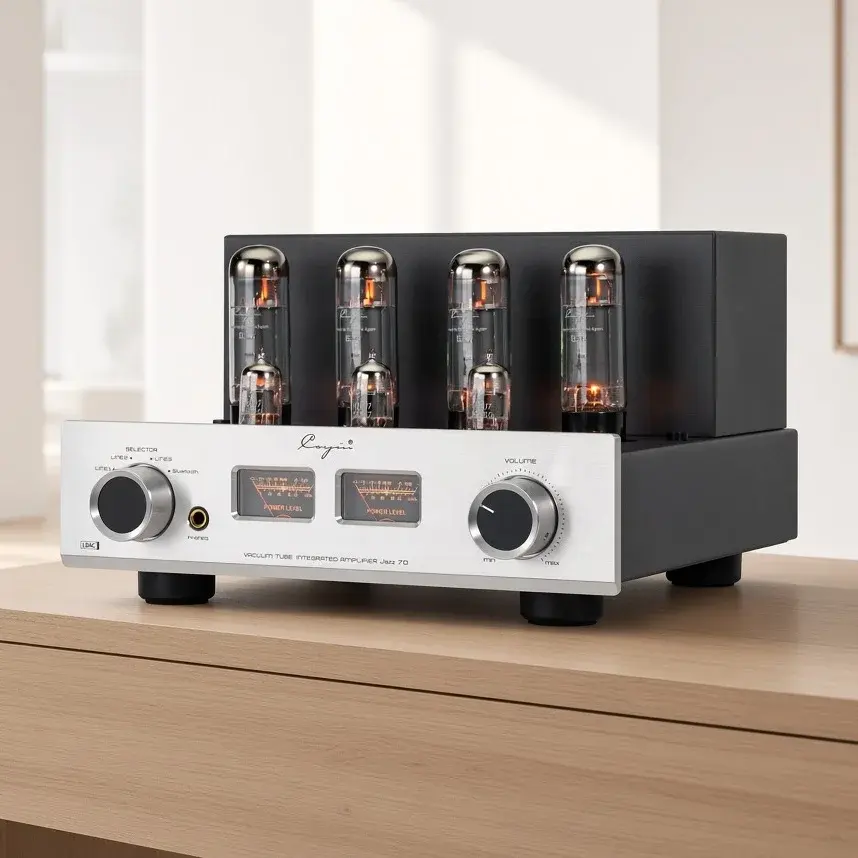

Cayin mod JAZZ 70
Cayin JAZZ 70
Amplificatore integrato a valvole · EL34 · Push-Pull AB1 · Triodo / Ultralineare · Bluetooth
Il Cayin JAZZ 70 unisce il carattere musicale delle valvole EL34 alla costruzione artigianale e alla versatilità della connettività Bluetooth. Un progetto pensato per offrire due differenti modalità di funzionamento, una sezione di potenza in configurazione Push-Pull e una dotazione completa per l'ascolto sia con diffusori sia in cuffia.
EL34 e doppia modalità di funzionamento
La sezione di potenza utilizza quattro EL34 selezionate e abbinate, in configurazione Push-Pull Classe AB1, mentre lo stadio di preamplificazione impiega tre 12AU7/ECC82.
Il JAZZ 70 permette di scegliere tra due modalità:
Triodo: 17 W + 17 W RMS
Ultralineare: 35 W + 35 W RMS
Il modo Triodo privilegia una presentazione più morbida e raffinata, mentre l'Ultralineare offre maggiore potenza e capacità di controllo.
Trasformatori e costruzione
Cayin utilizza un trasformatore di alimentazione toroidale a bassa dispersione magnetica, sviluppato specificamente per il modello, abbinato a trasformatori di uscita EI a larga banda.
La costruzione interna segue la tradizione dei grandi amplificatori valvolari, con cablaggio punto a punto. Sul pannello frontale sono presenti due indicatori dedicati alla regolazione e al controllo del bias delle valvole di potenza.
La dotazione comprende inoltre una gabbia metallica removibile per la protezione delle valvole e un telecomando.
Bluetooth 5.1 e DAC ESS
Il JAZZ 70 integra una sezione Bluetooth 5.1 basata sul ricevitore Qualcomm QCC5125 e sul convertitore D/A ESS ES9018K2M.
Sono supportati LDAC, aptX HD, aptX LL, aptX, AAC, MP3 e SBC, con una portata dichiarata fino a 10 metri.
Il collegamento Bluetooth permette così di utilizzare facilmente smartphone, tablet e altre sorgenti compatibili, mantenendo al tempo stesso una concezione costruttiva fortemente legata alla tradizione analogica.
Connettività
Il pannello di collegamento offre tre ingressi analogici di linea, oltre alla sezione Bluetooth. Sono disponibili uscite per diffusori da 4 e 8 Ohm e un'uscita cuffie compatibile con impedenze da 16 a 300 Ohm.
Caratteristiche principali
Amplificatore integrato a valvole
Configurazione Push-Pull Classe AB1
3 × 12AU7/ECC82
4 × EL34
Modalità Triodo e Ultralineare
17 W + 17 W in Triodo
35 W + 35 W in Ultralineare
Trasformatore di alimentazione toroidale
Trasformatori di uscita EI a larga banda
Cablaggio punto a punto
Indicatori frontali per regolazione e controllo del bias
Bluetooth 5.1
Ricevitore Qualcomm QCC5125
DAC ESS ES9018K2M
Supporto LDAC, aptX HD, aptX LL, aptX, AAC, MP3 e SBC
Uscita cuffie 16–300 Ohm
Telecomando
Gabbia metallica removibile per le valvole
Specifiche tecniche
Caratteristica | Specifica |
Potenza in Triodo | 17 W + 17 W RMS |
Potenza in Ultralineare | 35 W + 35 W RMS |
Risposta in frequenza | 8 Hz – 60 kHz, -3 dB |
Distorsione armonica totale | 0,2% a 1 W/1 kHz; <5% a potenza nominale |
Rapporto segnale/rumore | 100 dB, ponderazione A |
Sensibilità d'ingresso | 380 mV |
Impedenza d'ingresso | 100 kΩ |
Valvole di preamplificazione | 3 × 12AU7/ECC82 |
Valvole di potenza | 4 × EL34 |
Ingressi | LINE 1, LINE 2, LINE 3, Bluetooth |
Uscite diffusori | 4 Ω / 8 Ω |
Uscita cuffie | 16–300 Ω |
Dimensioni | 300 × 338 × 190 mm |
Peso netto | 15,6 kg |
Consumo massimo | 240 W |
Specifiche Bluetooth
Caratteristica | Specifica |
Versione Bluetooth | 5.1 |
Ricevitore | Qualcomm QCC5125 |
DAC | ESS ES9018K2M |
Formati supportati | LDAC, aptX HD, aptX LL, aptX, AAC, MP3, SBC |
Portata | Fino a 10 m |
Nome dispositivo | Cayin HD BT |
Un Cayin pensato per la musica
Il JAZZ 70 interpreta la tradizione Cayin in una soluzione compatta e versatile: quattro EL34, circuito Push-Pull AB1, trasformatori dedicati e cablaggio punto a punto si affiancano alla comodità del Bluetooth 5.1 e all'uscita cuffie.
Un amplificatore progettato per offrire la possibilità di scegliere tra la raffinatezza del Triodo e la maggiore energia dell'Ultralineare, mantenendo al centro la semplicità d'uso e la filosofia costruttiva dei valvolari Cayin.
